Как быстро проверить зеркальную камеру на наличие проблем с автофокусировкой

Ниже приведен самый простой и быстрый способ проверить, есть ли у вашей зеркальной камеры проблемы с автофокусировкой, а также рекомендации, что делать в случае возникновения проблемы. Этот тест можно использовать для обнаружения проблем с передней или задней фокусировкой конкретного объектива или корпуса камеры. В этой статье я буду использовать Nikon D800E в качестве эталонной камеры, но для того же теста можно использовать любую современную зеркальную камеру с возможностью Live View (даже зеркалки начального уровня, такие как Nikon D3500, имеют режим Live View). Зачем вам проверять свою камеру на наличие проблем с автофокусировкой? Потому что если ваша камера или объективы неисправны или имеют проблемы с калибровкой, то вы не сможете получить критически резкие изображения.

1) Что вам понадобится

Для этого теста вам понадобится следующее:

1. Любая зеркальная камера с возможностью режима Live View.
2. Как минимум один объектив, но лучше 2-3, если вы хотите изолировать проблему от камеры или объективов.
3. Хороший устойчивый штатив.
4. Плоская вертикальная поверхность в очень ярко освещенном месте. Например, подойдет гаражная дверь или стена внутри дома, примыкающая к очень большому окну.
5. Распечатайте эту диаграмму фокусировки звезд Siemens или эту таблицу проверки фокусировки на бумаге обычного формата Letter. Распечатать его можно на лазерном принтере или струйном (не имеет особого значения). Обязательно печатайте на обычной бумаге, а не на глянцевой, например фотобумаге.
6. Скотч или другой клейкий материал, чтобы держать диаграмму фокусировки на стене.

2) Настройка

Процесс установки довольно прост, как подробно описано ниже:

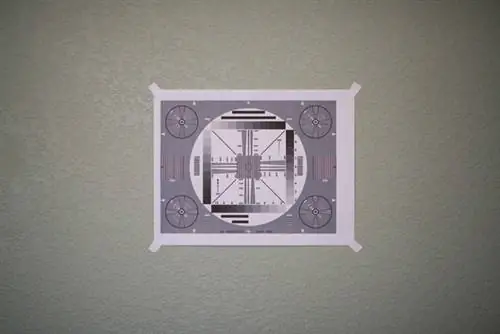

1. Выберите место на стене, где вы повесите фокус-диаграмму. Стена должна быть вертикальной и прямой. Вы хотите, чтобы таблица фокусировки находилась прямо напротив камеры, поэтому не вешайте ее слишком высоко или слишком низко.

2. После составления диаграммы фокусировки установите камеру на штатив и убедитесь, что камера расположена параллельно диаграмме фокусировки. Убедитесь, что камера не наклонена влево/вправо/вверх/вниз -она должна быть параллельна стене Чтобы проверить, хороший ли у вас уровень, посмотрите сбоку и убедитесь, что объектив направлен прямо в центр диаграммы фокусировки. Вот как я разместил свою установку:

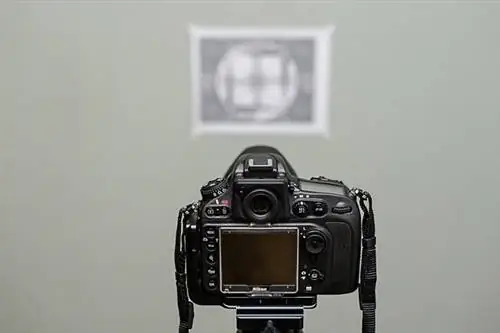

   Обратите внимание, что я сделал снимок над камерой, чтобы показать, где находится диаграмма фокусировки относительно камеры. Таблица фокусировки расположена прямо напротив камеры.

3. Расстояние между камерой и стеной зависит от фокусного расстояния тестируемого объектива. Если вы используете объектив 50 мм f/1,4, то расстояние между камерой и тестовой таблицей должно составлять примерно 5-7 футов (1,5-2 метра). Если вы используете широкоугольный объектив, встаньте ближе, а если вы используете телеобъектив, встаньте дальше. Цель состоит в том, чтобы стоять достаточно близко, чтобы иметь небольшую глубину резкости. Диаграмма должна занимать примерно 1/3-1/4 размера всего изображения, как показано ниже:



4. Все готово, пора сделать несколько фотографий

3) Настройка камеры

При проверке точности автофокусировки камеры или объектива всегда лучше иметь постоянную экспозицию. Поэтому я рекомендую перейти в ручной режим и сохранять одинаковую экспозицию для каждого кадра. Вот краткое изложение того, что я бы порекомендовал в отношении настройки камеры:

1. Переключите камеру в полностью ручной режим.
2. Установите максимальную диафрагму объектива. Например, если у вас объектив Nikon 50mm f/1.8G, установите диафрагму f/1.8.
3. Установите базовое значение ISO, например ISO 100.
4. Используйте экспонометр внутри камеры, чтобы определить оптимальную выдержку. Сделайте образцы снимков и убедитесь, что вы четко видите диаграмму. В идеале выдержка должна быть довольно быстрой, примерно 1/500 секунды. Если вы получаете очень длинную выдержку, например 1/10, это означает, что у вас недостаточно окружающего освещения. Либо вынесите настройку на улицу и сделайте это при ярком свете, либо добавьте больше света, чтобы осветить диаграмму фокусировки. Если количество окружающего света недостаточно, ваш тест будет ошибочным. Чрезвычайно важно делать это в хорошо освещенном помещении, поскольку датчику фазового определения камеры требуется много света.
5. Убедитесь, что точная настройка AF/микрорегулировка AF выключена, если она есть в вашей камере. Например, на Nikon D800 вы заходите в Меню настроек->Точная настройка АФ->Точная настройка АФ (Вкл/Выкл)->ВЫКЛ.
6. Установите центральную точку фокусировки. Центральная точка фокусировки всегда представляет собой датчик перекрестного типа, поэтому она является наиболее точной в вашей камере.
7. Отключите в камере любые виды коррекции объектива (виньетирование, искажение, хроматическую аберрацию и т. д.). Вы не хотите, чтобы что-либо могло повлиять на результаты теста.
8. Переведите камеру в режим AF-S/Single Servo.
9. Хотя этот тест должен работать как для изображений JPEG, так и для RAW, камеры добавляют к изображениям JPEG дополнительную резкость, цвета и т. д. Поэтому я бы рекомендовал сохранять тестовые данные в формате RAW.
10. Установите режим Live View вашей камеры на «Штатив» (если у вас есть такая настройка).
11. Если ваша камера оснащена функцией блокировки зеркала и у вас есть дистанционный спуск камеры, вы можете использовать ее для предотвращения дрожания камеры (может быть очень полезно, если у вас длинная выдержка).

4) Захват

Теперь, когда все настроено, пришло время записать некоторые данные. Обязательно внимательно выполните следующие действия, иначе вы можете сделать результаты теста недействительными:

1. Сначала вы сделаете снимок диаграммы фокусировки в режиме Live View. Это будет ваш «эталонный» снимок. Включив режим Live View, увеличьте масштаб диаграммы фокусировки и либо наполовину нажмите кнопку спуска затвора, либо нажмите кнопку AF-ON на задней панели камеры, чтобы заставить ее сфокусироваться на объективе. Теперь нажмите кнопку спуска затвора и сделайте снимок. Теперь проанализируйте изображение в масштабе 100% и убедитесь, что оно четкое в центре, где находится точка фокусировки. Если он выглядит острым, значит, вы все сделали правильно. Если изображение выглядит размытым, значит, ваша камера неправильно сфокусировалась в режиме Live View. Повторяйте, пока не получите четкое изображение. Оставьте только одно четкое изображение и удалите остальные.
2. Второе изображение будет снято без Live View. Выключите режим Live View. Теперь посмотрите в видоискатель и вращайте кольцо фокусировки на объективе до тех пор, пока диаграмма фокусировки не станет полностью не в фокусе. Мы хотим заставить камеру восстановить фокус. Теперь наполовину нажмите кнопку спуска затвора или нажмите кнопку AF-ON на задней панели камеры, чтобы сфокусироваться, и подождите, пока не увидите зеленую метку внутри видоискателя или пока камера не подаст звуковой сигнал (если звуковой сигнал включен), подтверждая, что фокусировка выполнена. приобретенный. Выстрелить. Снова наведите фокус, вращая кольцо фокусировки, пока все не выйдет из фокуса, и повторите процесс. В идеале таким способом следует сделать как минимум 3 кадра, поскольку необходимо исключить любую возможность потенциальной ошибки автофокусировки.

Прежде чем мы проанализируем захваченные данные, позвольте мне объяснить, что именно вы здесь делаете. Сначала вы сделали снимок в режиме Live View, затем вы сделали снимок в обычном режиме, как если бы вы делали снимки. Зачем мы это делаем? Все зеркальные камеры используют датчик автофокусировки «Phase Detect», расположенный внутри камеры (см. мою статью о фазовой автофокусировке). Хорошей новостью является то, что система Phase Detect работает очень быстро. Плохая новость заключается в том, что сам датчик фазы и линзы должны быть правильно выровнены и откалиброваны, чтобы эта система работала. И это именно то, что мы пытаемся здесь проверить. При использовании режима Live View зеркало внутри камеры поднимается вверх, и датчик фазы больше нельзя использовать для фокусировки. Поэтому для фокусировки камера использует другой метод фокусировки, называемый «Обнаружение контраста». Камера заставляет объектив фокусироваться вперед и назад, пока изображение не станет резким, поэтому этот метод по сравнению с ним очень медленный. Однако, поскольку подтверждение фокусировки происходит электронным способом через датчик камеры, оно всегда будет точным. Вот почему мы используем первый снимок, сделанный с помощью Live View, в качестве эталонного изображения.

5) Анализ данных

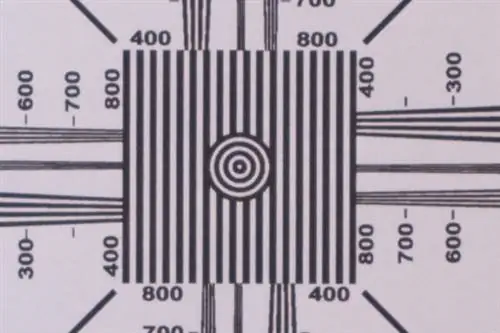

Теперь, когда у нас есть четкое эталонное изображение и множество других изображений, пришло время проанализировать данные. Импортируйте изображения на свой компьютер с помощью любого инструмента постобработки, который вы используете. Откройте самое первое изображение и убедитесь, что оно выглядит резким в центре. Вот фрагмент моего эталонного снимка, сделанного на объектив Nikon 24mm f/1.8G:

Изображение выглядит хорошим и четким. Обратите внимание, что это изображение в формате RAW без какой-либо повышения резкости.

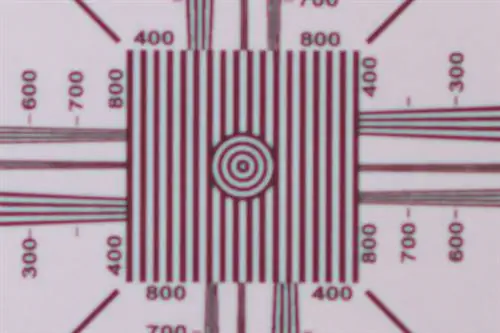

Теперь взгляните на остальные 3-4 изображения, которые вы сделали после этого. Они выглядят более или менее одинаково? Или они все выглядят не в фокусе? Вот второй снимок, который я сделал, и он явно указывает на проблему с фокусировкой:

Как видите, изображение не только выглядит не в фокусе, но мы также видим некоторые проблемы с аберрациями на изображении (довольно нормальное явление, когда изображение не в фокусе). Все три снимка были очень похожи, что явно указывает на проблему с фокусировкой либо объектива, либо корпуса камеры.

Очень важно просматривать изображения в масштабе 100% и переключаться между эталонным изображением и другими снимками для сравнения. Если что-то выглядит не в фокусе, повторите все еще раз, чтобы убедиться, что вы действительно видите проблему с фокусировкой. Вы должны либо получать стабильно хорошие результаты, либо постоянно плохие результаты. Если результаты стабильно хорошие и изображения выглядят хорошо от кадра к кадру, то у вас нет проблем с фокусировкой. На этом этапе вы можете прекратить сдавать анализы и дышать - вы в хорошей форме. Если вы постоянно получаете плохие результаты, то следующим шагом будет выяснить, связана ли проблема с автофокусировкой с вашим объективом или корпусом камеры.

6) Это камера или объектив?

Как я уже отмечал, при оценке точности автофокусировки вашей камеры лучше всего протестировать несколько объективов. Если у вас есть только один объектив для тестирования, будет невозможно определить, есть ли проблемы с выравниванием у объектива или камеры. Иногда это могло быть и то, и другое. Если у вас 3-4 разных объектива, проведите описанный выше тест на всех имеющихся у вас объективах и посмотрите, что получится. Если все объективы показывают очень похожие результаты, то, скорее всего, в проблемах с автофокусировкой виновата ваша камера. Тем не менее, будет сложно определить точный источник проблемы, поскольку все зависит от того, насколько плохо были откалиброваны ваши линзы до начала теста. См. мою статью о калибровке объектива.

За последние 6 лет я снимал на несколько различных зеркальных фотокамер Nikon, и ни у одной из них не было проблем с фокусировкой большинства моих объективов. Я протестировал 2 образца Nikon D800 и оба оказались идеальными, без каких-либо признаков проблем с фокусировкой. Однако недавно полученный мной Nikon D800E явно имеет смещенный датчик фазового определения, поскольку ни один из моих объективов не может точно сфокусироваться с ним. Набор значения -20 в функции AF Fine Tune кажется приемлемым для некоторых объективов, но явно недостаточным для других, поэтому камера имеет серьезный случай задней фокусировки. Таким образом, я смог изолировать проблему от камеры. Интересно, что недавно я добавил еще один объектив Nikon 14-24mm f/2.8G, у которого очень серьезная проблема с передней фокусировкой. Когда я использую его на своем Nikon D700, фокус полностью отключается, и мне приходится набирать +20, чтобы получить что-либо в разумной фокусировке. Угадайте, что - когда я устанавливаю его на Nikon D800E, он фокусируется идеально, потому что смещение фокусировки на обоих в значительной степени компенсирует друг друга. Поэтому вам следует быть осторожным, пытаясь определить источник проблемы.

7) Что делать, если возникла проблема с фокусировкой

Что делать, если у вашей камеры возникла проблема с фокусировкой? Большинство людей возвращают свою камеру или объектив туда, где они их купили. Хотя политика возврата создана именно для этой цели, я бы рекомендовал НЕ отправлять товар обратно продавцу. Почему? Во-первых, продавец просто отправит камеру обратно производителю как «бракованную». В большинстве случаев нет даже примечания, объясняющего, почему клиент вернул товар. Производитель получает камеру, повторно оценивает ее в лаборатории, и если он не может найти в камере ничего плохого (чего не будет в случае проблем с выравниванием автофокуса), он выпустит ее обратно на рынок как «восстановленную камеру». "элемент. Возвращенный товар больше никогда не будет продан как новый. Таким образом, отправляя его обратно продавцу, вы не уведомляете производителя об источнике проблемы. Кроме того, нет никакой гарантии, что полученная вами замена будет лучше. Я знаю, что некоторые люди продолжают обменивать свои покупки, пока не получат «хороший» образец. Ну, некоторые делают это 5-6 раз и никогда не получают хорошего результата! Я не думаю, что вы захотите ждать несколько недель, чтобы решить проблему, когда производитель может решить проблему за несколько дней. Также, отправляя товар обратно продавцу, вы увеличиваете затраты продавца, так как он тратит очень много времени и денег на борьбу с бракованным товаром. Разумеется, решение этих проблем также вызывает у продавца большое разочарование, и он, очевидно, не виноват в дефектах производителя или проблемах с контролем качества.

Поэтому лучше всего либо отправить ее производителю на ремонт/доводку, либо попытаться откалибровать камеру самостоятельно (для опытных пользователей см. мою статью о том, как калибровать объективы). У всех производителей есть сервисные центры поддержки, которые специально занимаются решением данных проблем и дефектов. Кроме того, это лучший способ заставить производителя улучшить процесс контроля качества. Если в сервисные центры поступит больше жалоб, производитель может ужесточить пороговые значения качества, чтобы сократить растущие расходы.

Вот мой рекомендуемый подход к решению этой конкретной проблемы:

1. Сохраните все образцы изображений, снятых камерой.
2. Позвоните по номеру сервисной поддержки производителя и подробно объясните, что у вас возникла проблема с автофокусировкой вашей камеры. Предоставьте образцы изображений сотрудникам службы поддержки, и если они подвергнут сомнению вашу методологию тестирования, укажите URL-адрес этой статьи.
3. Обязательно отправьте камеру и хотя бы один объектив на калибровку фокуса. Если у вас только одна камера и один объектив, отправьте обе. Если у вас несколько объективов, отправьте один или два объектива, с которыми у вас было меньше всего проблем до покупки камеры. Обязательно укажите, что у вас нет проблем с объективами на других камерах, чтобы они не пытались калибровать ваши объективы вместо камеры.
4. Настаивайте на том, чтобы они заплатили за доставку и страховку, если товар находится на гарантии. Если сотрудник службы поддержки отказывается предоставить накладную о платной доставке, сообщите о проблеме менеджеру службы поддержки. Почему вы вообще должны платить за доставку бракованного товара?
