Поскольку практически все производители камер выпустили несколько различных систем камер, среди фотографов, похоже, возникла некоторая путаница в отношении креплений объективов камер. Это особенно актуально для таких вещей, как «размер горла» и «внутренний диаметр», где разные измерения используются для неправильной количественной оценки потенциала крепления. К сожалению, существует много дезинформации относительно креплений и их точных размеров, поэтому я решил написать подробную статью о разных креплениях, их различиях и провести более точные измерения для разных систем, чтобы предоставить точную информацию.
Что такое крепление объектива?
Проще говоря, байонет объектива - это отверстие определенного размера на камере со сменным объективом, которое позволяет прикреплять объективы, предназначенные для этого байонета. Хотя на заре фотообъективов к камерам прикреплялись только механически без какой-либо связи между ними, с появлением систем автоматического замера экспозиции и автофокусировки возникла необходимость создания электронных контактов как на камерах, так и на объективах, чтобы они могли взаимодействовать друг с другом. другой. В результате крепление объектива стало не просто физическим отверстием, а скорее интерфейсом между объективами и камерами.
Сегодня практически каждый объектив для фотосъемки представляет собой байонет (название «байонет» происходит от типа штыка, используемого солдатами на своих винтовках для быстрого крепления штыков), где для фиксации используются три-четыре выступа. Линза плотно закреплена на месте, но в прошлом использовались другие системы крепления линз, такие как замок с резьбой и замок с затвором. При использовании байонетного крепления необходимо совместить отмеченную часть объектива (обычно цветную точку) с отмеченной частью на корпусе камеры, затем, соединив их, поворачивают объектив по часовой стрелке или против часовой стрелки (в зависимости от марки). /mount), пока он не зафиксируется на месте.
Механизм блокировки механический, с подпружиненным штифтом, фиксирующим линзу в правильном положении; при этом штифт необходимо втягивать, когда линзу необходимо отсоединить (что делается с помощью кнопки рядом с крепление камеры). Байонетное крепление имеет ряд преимуществ по сравнению с другими креплениями, поэтому сегодня они наиболее популярны. Во-первых, это позволяет быстро и легко прикреплять и снимать линзы. Во-вторых, он обеспечивает плотную и точную посадку, что особенно важно при съемке современными камерами с высоким разрешением, поскольку любое колебание или люфт могут в конечном итоге отрицательно повлиять на части изображения. И, наконец, байонетное крепление позволяет легко устанавливать электронные контакты между объективами и камерами для обеспечения двусторонней связи.

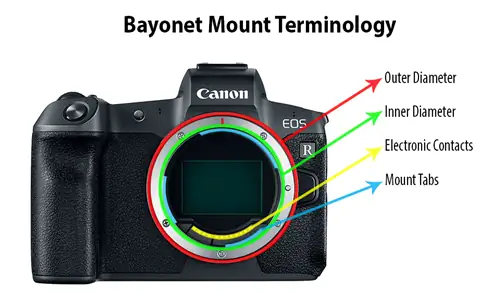

В связи с запатентованной природой всех креплений для камер каждое из них может отличаться направлением установки, размером крепления, расстоянием между фланцами, количеством электронных контактов и даже местом физического размещения электронных контактов. Давайте рассмотрим каждый из них более подробно.
Направление установки
Хотя большинство креплений объективов требуют установки объективов, поворачивая их по часовой стрелке, некоторые бренды, такие как Nikon, используют обратный способ. С одной стороны, не имеет значения, в каком направлении установлен или снят объектив, но с другой стороны, это может вызвать некоторую путаницу и потребовать времени, чтобы привыкнуть к нему, особенно тем, кто решит сменить марку. Ниже приведена таблица, в которой приведены направления установки объективов популярных марок камер.
Обратите внимание, что направление установки указано относительно вида камеры спереди.
| Бренд | ||
|---|---|---|
| Canon | По часовой стрелке | Против часовой стрелки |
| Fujifilm | По часовой стрелке | Против часовой стрелки |
| Leica | По часовой стрелке | Против часовой стрелки |
| Никон | Против часовой стрелки | По часовой стрелке |
| Олимп | По часовой стрелке | Против часовой стрелки |
| Пентакс | По часовой стрелке | Против часовой стрелки |
| Sony | По часовой стрелке | Против часовой стрелки |
Размер крепления (размер горловины, внутренний и внешний диаметры)
Когда дело доходит до размера крепления, необходимо правильно выполнить несколько важных измерений, особенно когда крепление объектива сравнивается с другим (например, вы хотите сравнить яблоки с яблоками). Есть размер горла, внутренний диаметр и внешний диаметр, и все они означают разные вещи. Давайте посмотрим на различные критерии измерения и их различия.
Размер горла
Размер горловины байонета объектива равен внутреннему диаметру байонета за вычетом выступов, используемых для крепления объективов. Размер горла дает нам более точное представление о потенциале крепления и важен для расчета угла падения, о котором мы поговорим ниже.

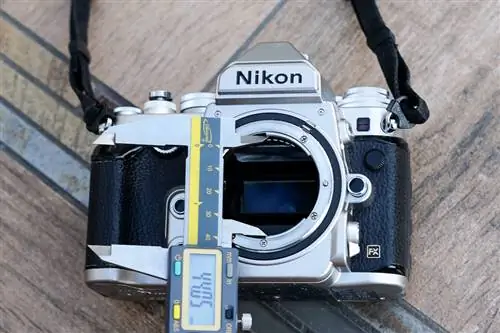

Взгляните на изображение ниже, чтобы понять, как в системе измеряется размер горла:
Как видите, измеренное расстояние находится между двумя выступами на внутренней стороне крепления.
Внутренний диаметр
Внутренний диаметр крепления объектива представляет собой размер отверстия объектива без учета выступов на креплении. Производители фотоаппаратов часто предоставляют эти размеры, чтобы дать нам представление об общем размере крепления объектива.

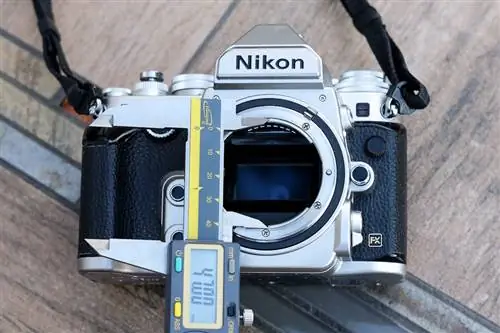

Ниже показано, как измеряется внутренний диаметр крепления объектива:
Обратите внимание, что здесь измерения проводятся по самой внешней внутренней части крепления. Из-за небольшой дополнительной выемки внутри внутреннего крепления у Nikon F на ее очистку приходится дополнительная потеря 0,5 мм. Следовательно, хотя внутренний диаметр составляет 47 мм, как измерено выше, технически он составляет 46,5 мм между внутренними частями крепления.
Внешний диаметр
Наружный диаметр байонета объектива равен полному диаметру байонета, который в большинстве камер представляет собой конец металлического байонета. Внешний диаметр крепления играет важную роль в определении приблизительного внешнего диаметра задней части объектива, поскольку оно должно иметь возможность охватывать внешний диаметр.
Вот изображение того, как измеряется внешний диаметр линзы:
Опять же, есть еще одна небольшая выемка, которая находится прямо под внешней частью крепления, но мы не измеряем по ней внешний диаметр.
Расстояние между фланцами

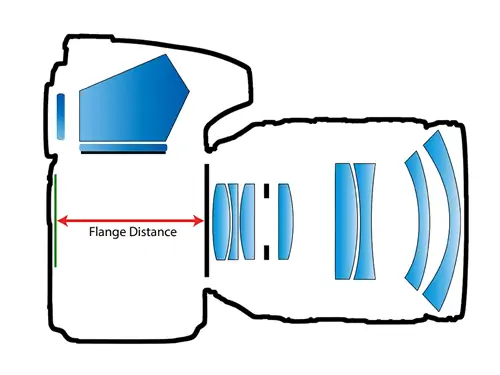

Расстояние фланца, также известное как «фокусное расстояние фланца», «заднее расстояние фланца» или просто «регистр», представляет собой расстояние между монтажным фланцем (который является внешней частью крепления объектива, если смотреть сбоку) и плоскость пленки/сенсора. Точно так же, как разные крепления имеют различия в размере горловины, внутреннем и внешнем диаметре, расстояния между фланцами также часто сильно различаются в разных системах камер.
Размер крепления, расстояние между фланцами и угол падения
Теперь, когда мы определили размер крепления и расстояние между фланцами, давайте поговорим о плюсах и минусах больших и малых размеров крепления, а также о влиянии расстояния между фланцами на систему.
Размер крепления является важным фактором в системе камеры. Как правило, больший размер крепления позволяет использовать объективы большего размера, которые могут обеспечить больше света для датчика. Следовательно, инженеры-оптики могут разработать более светосильные линзы. В то же время диаметр крепления - не единственная переменная, влияющая на конструкцию объектива: расстояние между фланцами также не менее важно. Более короткое расстояние между фланцами позволяет размещать объективы ближе к датчику, что само по себе позволяет производителям объективов начать создавать более простые, меньшие, легкие и менее дорогие короткофокусные объективы вместо ретро-фокусных объективов.
Более короткое расстояние между фланцами также позволяет создавать более тонкие камеры, что делает их меньше и легче по сравнению с камерами с большими расстояниями между фланцами. Кроме того, это позволяет разработчикам объективов устанавливать на объективы более мощный привод для более быстрой автофокусировки и позволяет адаптировать объективы от других систем камер с более длинными фланцевыми расстояниями с помощью адаптеров. Наконец, диаметр горловины в сочетании с межфланцевым расстоянием определяет максимально возможный угол падения краевых лучей от линзы, что важно при проектировании линз - как правило, чем больше угол падения, тем легче создавать высокоэффективные линзы..
Одним из недостатков крепления объектива большего размера являются проблемы с размером и весом объектива. Чем больше диаметр горловины, тем больше должна быть линза в точке крепления, что, очевидно, также влияет на ее общую толщину и вес. Кроме того, более короткое межфланцевое расстояние может привести к усилению виньетирования или обесцвечивания в углах изображения (хотя это можно смягчить, удлинив конструкцию объектива для имитации большего межфланцевого расстояния) из-за того, что микролинзы датчика не могут пропускать достаточно света. под экстремальными углами луча.
Чтобы понять важность большего крепления и более короткого фланцевого расстояния, посмотрите приведенное ниже видео от инженера Nikon, в котором объясняются преимущества системы Nikon Z по сравнению с Nikon F:
При адаптации объективов от других креплений важно отметить, что из-за фирменной природы систем автофокусировки, различия в обмене информацией между корпусом камеры и объективом через электронные контакты (количество которых также варьируется в зависимости от системы) в систему) и других проблем, большинство адаптеров в конечном итоге оказываются «тупыми» адаптерами с ручным управлением, производимыми сторонними компаниями. Сами производители камер часто предоставляют адаптеры с выпуском систем с более короткими фланцевыми расстояниями, чтобы можно было устанавливать объективы с других креплений для камер, которые они разработали в прошлом, но они почти никогда не предоставляют адаптеры для конкурирующих систем.
Кроме того, некоторые адаптеры способны изменять физические свойства линз, используя в них стеклянные элементы, а другие позволяют вставлять фильтр линзы (например, нейтральной плотности или поляризационный фильтр), что позволяет используйте фильтры на широкоугольных объективах с увеличенными передними элементами, не задействуя при этом громоздкие приспособления для крепления фильтров и крупные светофильтры. При адаптации объективов от других систем важно убедиться, что целевое крепление объектива имеет большее расстояние между фланцами, чтобы можно было достичь фокусировки на бесконечность. Кроме того, разница в расстоянии между фланцем между источником и целевой системой должна быть достаточно большой, чтобы было достаточно места для размещения адаптера между объективом и камерой для простого адаптера. Интеллектуальные адаптеры, которые могут устанавливать связь между камерой и адаптированным объективом, должны иметь еще больше места для контактов и электроники, чтобы разместиться между ними.

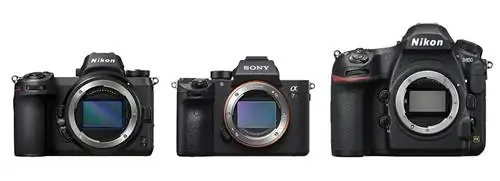

Сравнение креплений камеры
Теперь, когда мы разобрались со всеми терминами и определениями, давайте продолжим и сравним различные крепления для камер по их диаметру и внутреннему диаметру, а также расстоянию между фланцами и углу падения:
| Описание | Диаметр горла | Внутренний диаметр | Расстояние между фланцами | Угол падения | Формат |
|---|---|---|---|---|---|
| Leica M | 40.0мм | 44.0мм | 27,8мм | 16.05° | Полный кадр |
| Fujifilm X | 40,7мм | 43,5мм | 17,7мм | 35.34° | APS-C |
| Minolta SR | 42.0мм | 45.0мм | 43,5мм | 11.69° | Полный кадр |
| Sony E | 43,6мм | 46.1мм | 18,0мм | 28.58° | Полный кадр |
| Nikon F | 44.0мм | 47.0мм | 46,5мм | 12.14° | Полный кадр |
| Pentax K | 44.0мм | 48.0мм | 45,5мм | 12.40° | Полный кадр |
| Leica L | 48,8мм | 51.0мм | 19.0мм | 33.13° | Полный кадр |
| Canon EF | 50,6мм | 54.0мм | 44.0мм | 16.82° | Полный кадр |
| Canon RF | 50,6мм | 54.0мм | 20.0мм | 33.62° | Полный кадр |
| Nikon Z | 52.0мм | 55.0мм | 16.0мм | 41.19° | Полный кадр |
| Fujifilm G | 62,1мм | 65.0мм | 26,7мм | 28.67° | Средний формат |
Примечание
Чтобы найти угол падения, я рассчитал угол между диаметром горла и верхней центральной частью датчика камеры каждой системы. Я предполагал, что все полнокадровые сенсоры имеют высоту 24 мм, сенсор камеры Fuji X - 15,6 мм, а сенсор камеры Fuji G - 32,9 мм (обратите внимание, что другие веб-сайты иногда выполняют этот расчет с внутренним диаметром крепления). а не диаметр горловины, и они могут рассчитывать по углу или центру датчика камеры, а не по центру верхней части).
Часто задаваемые вопросы
Ниже приведен список часто задаваемых вопросов, связанных с креплениями объективов, которые я собрал для наших читателей:
Какие бывают крепления для камеры?
Хотя в прошлом существовало множество креплений для камер, наиболее популярными креплениями для камер сегодня являются: Canon EF, Canon RF, Fujifilm X, Fujifilm G, Leica L, Leica M, Nikon F, Nikon Z, Pentax K и Сони Э. Каждый из них отличается друг от друга сочетанием диаметра горловины и расстояния между фланцами.
Как узнать, какое крепление объектива установлено на моей камере?
Найдите марку и модель вашей камеры, а затем найдите руководство к ней в Интернете. В инструкции должна быть указана информация о байонете, а также список совместимых объективов. Другой вариант - поискать объектив, установленный на вашей камере: в его описании должно быть указано название крепления.
Какое крепление объектива лучше?
Хотя все крепления объективов имеют свои сильные и слабые стороны, крепления объективов с самым большим размером горловины и наименьшим расстоянием между фланцами обычно обеспечивают наибольшую гибкость при проектировании объектива. На данный момент крепления Nikon Z, Canon RF и Leica L имеют самый большой диаметр горловины и самое короткое расстояние между фланцами среди полнокадровых камер.
Все ли крепления объективов Nikon одинаковы?
Нет, это не так. У Nikon есть два разных крепления объектива: Nikon F и Nikon Z. Первое предназначено для зеркальных камер Nikon, а второе - для новых беззеркальных камер Nikon.
Универсальны ли объективы для фотоаппаратов?
К сожалению, это не так. За исключением нескольких альянсов, большинство производителей фотоаппаратов обычно создают свои собственные фирменные крепления, в результате чего для разных креплений объективов создается множество разных объективов. Однако некоторые сторонние производители объективов производят одни и те же объективы для разных креплений камер.
Можно ли установить объектив Canon на камеру Nikon?
Это зависит от крепления объектива. Вы не можете установить объектив Canon EF на камеру Nikon F, поскольку байонет Canon EF имеет более короткое расстояние между фланцами. Однако технически возможно установить объектив Canon RF на камеру Nikon Z.
Что такое адаптер для крепления объектива?
Адаптер крепления объектива - это устройство, позволяющее использовать объектив с одного крепления камеры на камере с другим креплением. Хотя некоторые производители предоставляют адаптеры для крепления объектива с полной совместимостью и функциями автофокусировки, большинство адаптеров «тупые» и не могут передавать электронные данные.
