Многие фотографы, которые плохо знакомы с супертелеобъективами, быстро обнаруживают, что штативные ножки, поставляемые всеми производителями современных объективов, просто не подходят для установки на обычные штативные головки. К сожалению, за исключением супертелеобъективов с зумом от Sigma, Tamron и Olympus, большинство производителей, таких как Canon, Sony и Nikon, поставляют со своими объективами нестандартные штативные ножки.
Для новых владельцев объективов попытка выяснить, какая головка штатива подойдет к их большим и тяжелым объективам, может оказаться довольно неприятной, потому что никто не хочет, чтобы объектив стоимостью тысячи долларов в конечном итоге разбился о землю. А поскольку большинство пластин для штатива оснащены только одной точкой крепления, установка на них чего-либо тяжелее нескольких фунтов может быть чрезвычайно нестабильной и даже потенциально опасной.
Это решение, которое в настоящее время стало своего рода стандартом, было разработано компанией Arca-Swiss еще в 1990-х годах и с тех пор популяризируется как «Система быстрого крепления Arca-Swiss». Идея этой системы быстрого выпуска довольно проста, но очень эффективна. Почти все профессиональные фотографы, использующие супертелеобъективы, используют систему быстрого спуска Arca-Swiss, и все больше фотографов переводят даже свои обычные камеры в этот формат из соображений простоты использования, стабильности и совместимости.
Что такое система быстрого крепления Arca-Swiss?

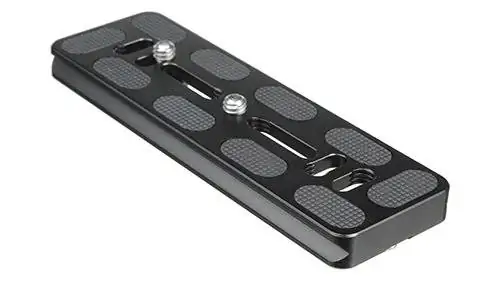

Система быстрого освобождения Arca-Swiss основана на двухкомпонентном механизме. Первая часть, обычно называемая «пластиной», прикрепляется к камере или объективу (или любому другому устройству). Он поставляется в стандартной форме «арка» шириной 35 мм с ласточкиным хвостом под углом 45° и может варьироваться по длине. Вот пример довольно длинной пластины Arca-Swiss, которая используется для супертелеобъективов с двумя точками крепления:

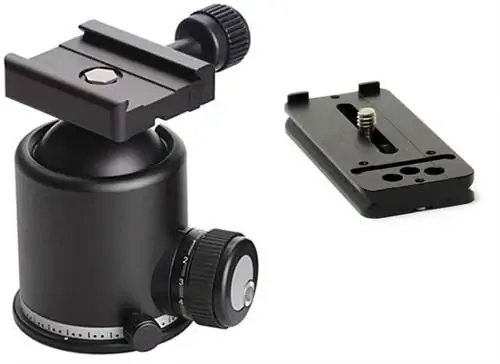

Вторая часть - это монтажное основание, обычно называемое «зажимом», к которому прикрепляется и закрепляется пластина (обычно находится на верхней части головки штатива). Зажим можно открыть полностью, чтобы пластину можно было опустить и зафиксировать, или можно открыть частично, чтобы пластину можно было сдвинуть в нужное положение.
Самым большим преимуществом системы быстрого крепления Arca-Swiss является возможность перемещать пластину, не беспокоясь о монтаже или демонтаже чего-либо. Ласточкин хвост под углом 45° на пластине, как показано на рисунке выше, позволяет перемещать оборудование через зажим и закреплять его в определенном месте с помощью боковой ручки или фиксатора.
Пластины Arca-Swiss для фотоаппаратов
Пластины камеры обычно крепятся с помощью одного стандартного винта 1/4-20 (согласно стандарту ISO 1222:2010). Поскольку пластины могут быть изготовлены для конкретных моделей камер, они могут различаться по форме и форме со стороны крепления камеры. Однако нижняя быстросъемная сторона всегда должна оставаться неизменной.
Существует множество различных типов тарелок Arca-Swiss. Давайте рассмотрим некоторые из наиболее распространенных из них.
Опорная пластина камеры
Самой простой из всех пластин Arca-Swiss является «базовая» пластина, обычно представляющая собой цельный компонент, обработанный на станке с ЧПУ и монтируемый в нижней части камеры. Хотя существует ряд универсальных базовых пластин Arca-Swiss, которые подходят для большинства камер, лучшими являются те, которые специально изготовлены для данного корпуса камеры. Такие пластины подходят лучше, поскольку их форма соответствует форме камеры, и они часто крепятся более надежно, чем обычные пластины. Однако пластины для конкретной камеры часто стоят дороже и не могут быть повторно использованы с другим корпусом камеры.

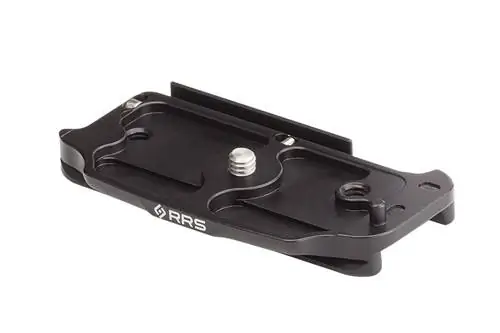

Вот пример пластины Arca-Swiss от Really Right Stuff для зеркальной камеры Nikon D850:

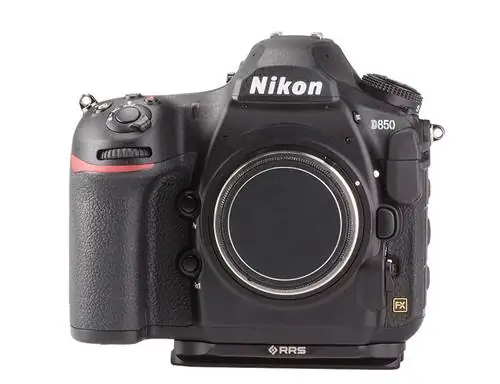

А вот как это выглядит после установки на Nikon D850:
L-образный кронштейн

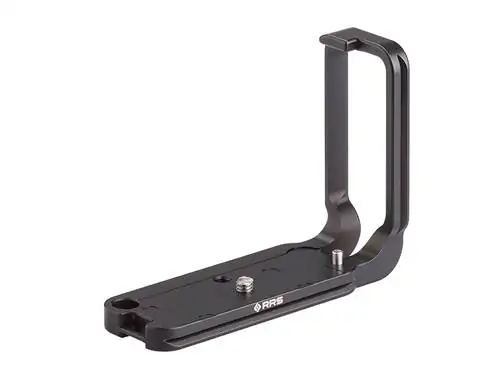

Хотя стандартные или специальные опорные пластины для камеры работают хорошо, многие фотографы считают их неудобными в использовании при переключении между горизонтальной и вертикальной ориентацией. По этой причине кронштейн в форме буквы «L», также известный как «L-образный кронштейн», более практичен, поскольку позволяет фотографам просто освободить пластину и снова прикрепить ее сбоку, а не возиться с углом головки штатива.. Вот пример цельного L-образного кронштейна для той же зеркалки Nikon D850:

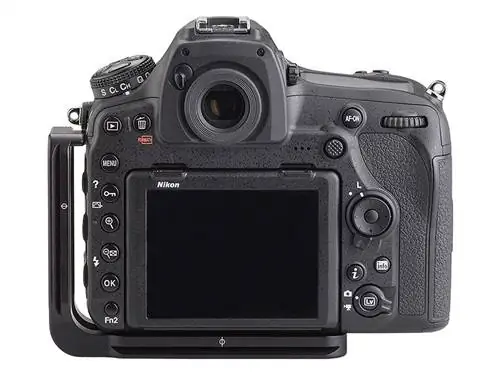

А вот как это выглядит при установке на Nikon D850:
Лично я люблю цельные L-образные кронштейны и покупаю их для каждой своей камеры. Они легкие и экономят много времени в полевых условиях, когда мне нужно быстро переключиться с горизонтальной на вертикальную ориентацию и наоборот.
Большинство L-образных кронштейнов обеспечивают максимальную гибкость при установке камер, сохраняя при этом доступ к боковым панелям. Однако для некоторых камер конструкция L-образных кронштейнов затруднена из-за больших дверей на боковых панелях и других проблем, что требует применения модульного подхода к кронштейнам.
Модульные кронштейны

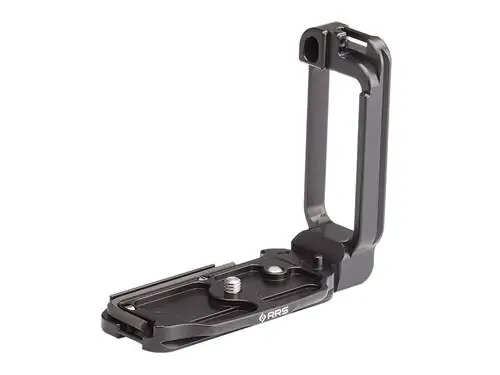

Модульные кронштейны имеют гибкую конструкцию, позволяющую добавлять другие компоненты кронштейнов для конкретных нужд. Например, модульный L-образный кронштейн обычно состоит из двух частей: опорной пластины камеры и боковой пластины, которую можно прикрепить к опорной пластине с помощью винтов. Такие производители, как Really Right Stuff, предлагают гибкие модульные пластины, которые легко прикреплять и снимать при необходимости, и часто даже включают в конструкцию базовой пластины шестигранный ключ, как показано ниже:
Если у вас есть выбор между цельным L-образным кронштейном и модульным L-образным кронштейном для вашей камеры, я бы рекомендовал выбрать цельный кронштейн, потому что он будет меньше и легче. и проще в использовании.
Оправы и ошейники линз
Вы также можете прикрепить более длинную пластину Arca-Swiss к ножке объектива, у которого нет опоры, совместимой с Arca-Swiss.
Однако удобнее приобрести специальную сменную ножку в стиле Arca, разработанную специально для каждого объектива. Некоторые из них взаимозаменяемы (например, ряд супертелеобъективов Nikon типа 300 мм, 400 мм и 500 мм монтируются точно так же), но в большинстве случаев для каждого супертелеобъектива приходится приобретать отдельную модель.

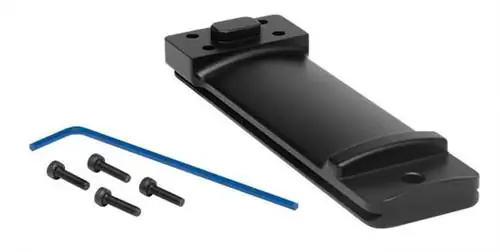

Лучше всего покупать такие сменные ножки для каждого объектива, чтобы вам не приходилось беспокоиться о замене ножек в полевых условиях с возможностью потери винтов и других деталей. Вот пример замены стопы от Кирка:

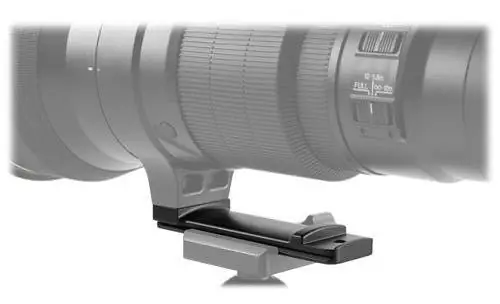

А вот как это выглядит при установке на линзу и на зажим:
Вот рекомендуемые сменные ножки для самых популярных супертелеобъективов:
| Линза | Запасная ножка | Линза | Запасная ножка |
|---|---|---|---|
| Sony FE 200-600 f/5.6-6.3 G | Уимберли AP-620 | Nikon AF-S 500mm f/5.6E PF | Уимберли AP-500 |
| Sony FE 600 f/4 GM OSS | Уимберли AP-616 | Nikon Z 400 f/2.8, 600 f/4, 800 f/6.3 | Кирк LP-72 |
| Sony FE 100-400mm f/4.5-5.6 GM и FE 70-200mm f/2.8 GM | Действительно правильная штука LCF-101 | Nikon AF-S 200-500mm f/5.6E | Действительно правильная штука LCF-12 |
| Sony FE 400mm f/2.8 GM (также 600 f/4) | Кирк LP67 | Nikon 300mm f/2.8G ED VR I/II и 200-400 VR I/II | Действительно правильная штука LCF-14 |
| Canon 100-400mm f/4.5-5.6L IS II | Действительно правильная штука LCF-54 | Canon EF 600mm f/4L IS III | Уимберли AP-600 |
| Canon 400mm f/2.8L IS III USM (и 600 f/4) | Кирк LP-69SG | Canon 400mm f/4 DO IS II и 300mm f/2.8 IS II | Кирк LP-59V2 |
Некоторые производители, к счастью, установили на свои длинные объективы ножки, совместимые с Arca-Swiss, например, Tamron 150-600 G2 и Olympus ED 150-400mm f/4.5 TC1.25X.
Головки подвесов
Как видите, длинная ножка позволяет перемещать базовый монтажный зажим и предназначена для балансировки комбинации камеры и объектива. Это еще одно огромное преимущество системы быстрого крепления Arca-Swiss, поскольку ее можно использовать с головкой штатива карданного типа, которая обеспечивает очень плавное движение установки для фотографирования быстродвижущихся объектов.

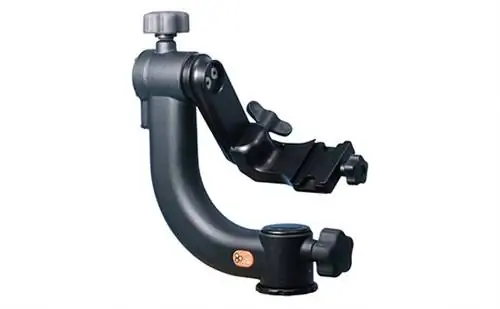

После полной балансировки можно не беспокоиться о фиксации головки штатива, что экономит много времени и энергии при съемке в полевых условиях. Фотографы дикой природы часто выбирают головки карданного типа как лучший выбор только по этой причине. Вот DMG-HD4 от Jobu Design (отличная альтернатива знаменитому Wimberley WH-200):
Как только тяжелый супертелеобъектив сбалансирован и закреплен на зажиме с помощью ножки в форме дуги, становится возможным как вертикальное, так и горизонтальное перемещение без необходимости постоянно возиться с различными регулировками и ручками. В то время как шаровые головки штатива имеют тенденцию быстро опрокидывать установку в сторону тяжелой стороны даже под небольшим углом, система подвесных головок этого не делает (при условии, что она сбалансирована).
Зажимы

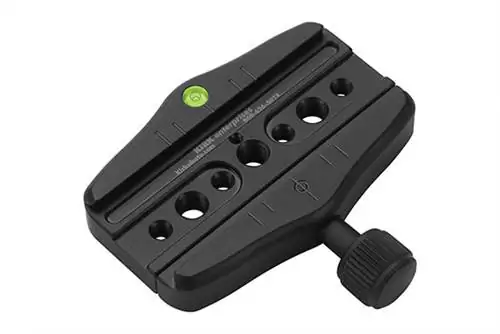

С годами производители стали придумывать более креативные способы создания быстросъемных зажимов Arca-Swiss. Сегодня вы можете найти все: от самых простых зажимов с винтовой ручкой до более совершенных панорамирующих и скользящих зажимов для различных нужд фотографии, таких как панорама и макросъемка. Вот пример расширенного зажима от Кирка:

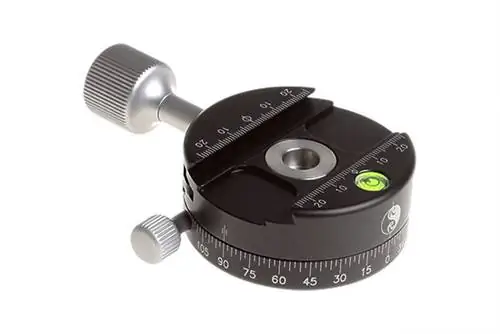

А вот мой любимый зажим для панорамирования Really Right Stuff, который я использую уже много лет:
Зажимы для панорамирования отлично подходят как для обычной фотографии, так и для специальных нужд, например для панорамной съемки. С помощью зажима панорамирования, подобного показанному выше, вы можете купить узловой слайд для создания однорядных панорам или получить сложную и дорогую установку для многорядной панорамы с несколькими зажимами панорамирования как для вертикального, так и для горизонтального движения. Более подробную информацию о панорамной фотографии можно найти в моей статье о том, как создавать панорамы.
Универсальность и другое применение
Благодаря универсальности системы быстрого крепления Arca-Swiss ее можно эффективно использовать практически для любых задач фотографии - от панорамной и 3D-съемки до сложных макросъемок. Поскольку пластины могут перемещаться вверх и вниз по зажимам, возможности для различных установок практически безграничны. В результате на рынке существует множество различных продуктов и решений для всех видов фотоаппаратуры. И самое приятное то, что вы можете смешивать и сочетать разные продукты, не беспокоясь о проблемах совместимости, поскольку стандарты для пластин в основном одинаковы.
Самые популярные бренды
Вот список самых популярных брендов, производящих быстросъемные пластины, зажимы, шаровые головки и другие аксессуары Arca-Swiss:
- Arca Swiss (купить в B&H Photo)
- Действительно правильные вещи
- Kirk Enterprises (купить в B&H Photo Video)
- Acratech (купить в B&H Photo Video)
- Джотто (купить в B&H Photo Video)
- Jobu Design (купить в B&H Photo Video)
- Уимберли (Купить в B&H Photo Video)
- Маркинс
- Novoflex (Купить в B&H Photo Video)
- Фото Хейнара
- Sirui (Купить в B&H Photo Video)
- Sunwayfoto (Купить в B&H Photo Video)
- MeFoto (Купить в B&H Photo Video)
