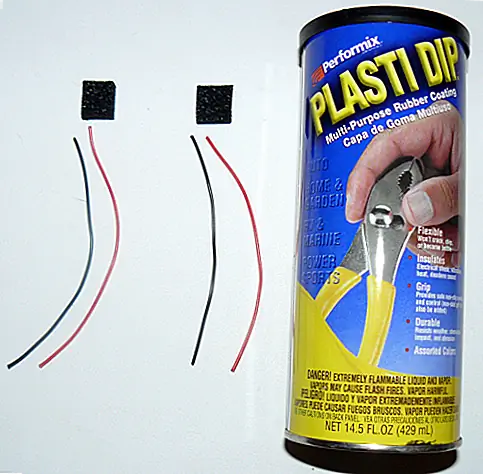

материалы:
- Любая статическая диссипативная пена (если вы когда-либо заказывали какие-либо микросхемы IC, у вас, вероятно, есть что-то лежащее). IC часто устанавливаются в этой пене для доставки.), Или если у вас ее нет, вы можете выбрать ее из разнообразия мест, таких как
- провод
-
(опционально) Пластиковое покрытие
инструкции
Шаг 1:
Вырежьте пена до нужного вам размера. Вы можете сократить его довольно мало и по-прежнему получить хороший диапазон уровней сопротивления. Пена на этом снимке разрезается менее чем на полдюймового квадрата и толщиной около 1/4 дюйма; как только они закончили, каждый из них производит диапазон около 2,6 тыс. Ом до 400 Ом при полном сжатии.
Шаг 2:
Согните два провода в пене. Удостоверьтесь, что провода не касаются друг друга, и между ними есть немного промежутка, так что при сжатии они не коснутся. Чтобы убедиться, что провода не выходят во время использования, я проткнул провод до конца и согнул их на концах.
Шаг 3 (необязательно):
В этот момент ваш новый аналоговый датчик давления готов к использованию. Тем не менее, мне нравится накладывать на него хорошее покрытие, чтобы защитить его от износа, и может потребоваться небольшая электрическая изоляция в зависимости от того, для чего вы собираетесь это использовать.
Мой предпочтительный метод покрытия датчика - использовать Plasti Dip или эквивалентное жидкое пластиковое покрытие. При использовании Plasti Dip медленно проваливайте и повесьте датчик, чтобы высохнуть. Подождите 20 минут и сделайте это снова. Это должно дать хорошее толстое пальто на датчике. Plasti Dip немного затянет датчик, поэтому не ставьте слишком много, если вы хотите, чтобы он оставался причудливым. В этом случае, вероятно, достаточно одного слоя. Играйте с ним, чтобы получить его по своему вкусу для вашего конкретного использования.
В качестве альтернативы, вы можете просто обернуть ее в электрическую ленту или аналогичную, но я обнаружил, что она не задерживается на долгое время. Он также несет потенциальный плохой побочный эффект клея на ленте, что приводит к тому, что пена не сможет повторно расширяться со временем и, таким образом, разрушит датчик давления. У Plasti Dip, похоже, нет этой проблемы в датчиках, которые я сделал.
Я также пробовал использовать немного нарезки, обернутый над датчиком давления и запечатанный вокруг него. Это работало очень хорошо. И, конечно же, вы можете просто не накрывать его вообще, если вас не волнует электрический шок в том использовании, которым вы пользуетесь.
Это оно. На этом этапе проверьте его на своем мультиметре, если он у вас есть. Вы должны увидеть хороший диапазон сопротивления в зависимости от того, насколько сильно вы нажимаете или нет. При необходимости вы можете подключить резистор к этому в зависимости от вашего использования.
