(примечание: это рекламный пост, написанный мной от имени швейцарских армейских ножей. Однако все мнения принадлежат мне на 100%. Если вы заинтересованы в приобретении швейцарского армейского ножа, используемого в этой статье, вы можете сделать это здесь: Dual Pro ИКС)
Если вы что-то вроде меня, звук ваших сигналов будильника где-то между гвоздями на доске, а Вувузела постоянно раздувается во время чемпионата мира. Это связано прежде всего с тем, что будильник в основном предназначен для того, чтобы разорвать вас от вашего мирного сна и, чаще всего, заставить вас выбраться из теплой удобной кровати и выйти в неизбежно холодную комнату. Теперь, когда нужно вставать в определенное время, это то, что большинство из нас не может действительно обойти. Но я приступил к размышлению о том, как я мог бы добиться этого, не будучи внезапно разорванным, возможно, из-за глубокого сна. В принципе, мне нужен будильник, который разбудил бы меня более естественно.
Основная идея здесь взломать будильник к этой цели - просто закрепить в провода динамиков и обнаружить с помощью микроконтроллера, когда на динамик подается напряжение. Из этого вы можете узнать, идет ли будильник или нет, и ваш микроконтроллер и схема делают всевозможные классные вещи.
В моем случае я хотел, чтобы он перевернул мой нагреватель и свет (и будущую надстройку, открой мои затемненные шторы) примерно за 15 минут до того, как я действительно захотел погасить будильник. Свет затем поможет моему телу проснуться более естественно, и жара сделает мою спальню красивой и вкусной, когда я буду готов встать. Затем, когда мне наконец-то на самом деле проснуться примерно через 15 минут, если я еще не проснулся и выключил будильник, мой сигнальный зуммер действительно уйдет, чтобы закончить процесс пробуждения меня. Таким образом, к тому моменту, когда погаснет будильник, мое тело уже начнет бодрствовать более естественно в ответ на свет и тепло.
Необходимые материалы:
- Любой старый будильник со спикером какого-то типа
- Один микроконтроллер; Я использовал Basic Micro Nano 18, но практически любой микроконтроллер с аналого-цифровым преобразователем будет работать. Примечание: код Basic Micro Nano 18 должен переводить с очень небольшим или, возможно, без изменений в базовую печать.
- Один резистор 1K
- Одно 5-вольтное нормально разомкнутое реле
- Один 5-вольтовый регулятор
- Один конденсатор 10 мкФ
- Два серводвигателя с достаточным крутящим моментом для переключения выключателя света и, в моем случае, поверните ручку настройки нагревателя
- Проводной провод
- Кусачки
- Один нож или проволочные стрипперы; Я всегда предпочитал использовать карманный нож, который, с небольшой практикой, так же быстро, как проволочные стрипперы, и работает лучше, чем довольно много стрипов для проволоки, которые я использовал на протяжении многих лет. Victorinox был достаточно хорош, чтобы прислать мне новый Dual Pro X Swiss Army Knife, чтобы заменить мой старый карманный нож, который я использовал для снятия проводов, между прочим. Поэтому я буду использовать это в этом руководстве, а также дадим небольшой обзор карманного мульти-инструмента в конце этой статьи. Кроме того, если вы никогда не использовали нож для прокладки проводов раньше, пропустите до конца статьи для краткого небольшого учебника о том, как использовать нож для прокладки проводов быстро и легко.
- Phillips или отверткой с плоской головкой (в моем случае я просто использовал Dual Pro X, встроенный в отвертку Phillips)
- Макетная; В этом практическом руководстве я просто показываю макетную версию мод. В более поздней статье о том, как легко печатать печатные платы из дома, я продемонстрирую, как преобразовать это в хорошую версию печатной платы, которая будет легко вписываться в корпус будильника.
- Паяльник / припой (для подключения питания к цепи от будильника, в качестве альтернативы вы можете просто использовать 9-вольтовую батарею для целей тестирования)
- Один мультиметр
* Предупреждение: возможно, не нужно говорить, но будьте уверены, и отключите будильник, прежде чем разбирать его, чтобы вы не сжигали электричество.
Шаг 1:
Шаг 2:

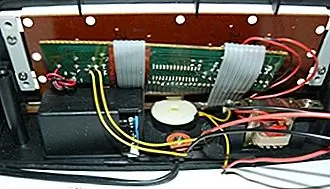

- Найдите провода от платы будильника, идущей к динамику.
- Закрепите провода где-то посередине, оставив себе достаточно места, чтобы можно было немного поменять провода на каждой стороне, чтобы со временем подключиться.
- * Примечание: я тоже обрезал землю, чтобы я мог проложить провод от этой земли к моей цепи, чтобы они разделили общую точку; в качестве альтернативы вы могли бы просто припаять провод к земле на самой плате будильника и оставить эту проволоку неразрезанной.
Шаг 3:
Шаг 4:
- Используйте свой мультиметр, чтобы найти источник питания напряжением 5-12 вольт на вашей плате будильника, который вы можете задействовать для питания вашей цепи.
- Как только вы разместите этот источник питания, припаяйте провод к нему и подключите его к 5-вольтовому регулятору вашей схемы.
- примечание: я решил включить в свою схему 5-вольтовый регулятор, хотя напряжение от моей платы будильника было уже 5 вольт. Я сделал это как своего рода «на всякий случай», поскольку я не уверен, что конкретное место, в которое я привязался, когда-либо меняет напряжение или насколько хорош качество регулятора на моем будильнике.
Вместо того, чтобы перечислять остальные шаги, связанные с объединением моей конкретной схемы, я просто оставлю вас с некоторыми изображениями схемы и электрической схемы; поэтому, если вы хотите сделать эту точную схему самостоятельно, вы можете. Я также включил свой код, который написан на Basic и, надеюсь, достаточно хорошо документирован, чтобы он имел смысл для всех, кто хочет взглянуть на него или изменить его для своих конкретных целей.
Ссылки:
- Завершенный код (должен иметь возможность открыть его с помощью блокнота, если у вас еще нет установленной программы, которая может его открыть)
- (В том виде, в котором это необходимо для изготовления печатной платы, что я буду делать в следующей статье «Как легко сделать печатную плату из дома»)
- Circuit Diagram PCB-файл (может быть открыт с помощью множества различных программ, тот, который я использую, является Pad2Pad, который является бесплатным)
- Большая версия полнофункциональной и многофункциональной схемы (обратите внимание: зеленые провода на левой стороне чипа с резистором 10K предназначены только для программирования чипов, они будут удалены в печатной плате)
Как сбить проволоку с помощью ножа:
Теперь вы можете продолжить это с другой стороны, но я обнаружил, что это обычно не требуется. Выставив одну сторону провода, перейдите на противоположную сторону и разрежьте провод до тех пор, пока вы снова не прорежете изоляцию.
Теперь сделайте другую сторону, и у вас должен быть хорошо снятый провод, как показано здесь, используя вышеуказанный метод
Теперь Dual Pro X Swiss Army Knife, который я использовал в этом упражнении, имеет встроенный стриппер, и он работал очень хорошо, но я по-прежнему предпочитаю просто делать это, используя вышеупомянутый метод ножа. Если у вас есть швейцарский армейский нож или другой мультиинструмент, вы заметите, что многие из них включают в себя стриппер для проводов. С швейцарским армейским ножом он обычно имеет надрез в одном из инструментов, например, отвертку или консервный нож.
Dual Pro X Швейцарский армейский нож Обзор:
- примечание: несмотря на то, что эта статья спонсируется Victorinox, я полностью вправе сказать все, что я хочу, хороший или плохой, о швейцарском армейском ноже, который они прислали мне для использования в этой практической статье.
-
Положительных:
- Как и любой другой швейцарский армейский нож, который я когда-либо видел, он кажется очень качественным.
- Лезвия очень острые и кажутся действительно сильными.
- Мне нравится новый механизм блокировки, который немного отличается от моего старого швейцарского армейского ножа. Новый метод - это «одноручная» система выпуска, в которой вы нажимаете пальцем вверх, а не вниз, и можете складывать лезвие тогда, используя только одну руку. Мой старый использовал пружинный замок, похожий на это, за исключением того, что вам пришлось сильно надавить. Этот новый способ намного проще.
- В этой модели швейцарский армейский нож также имеет некоторую резиновую облицовку вокруг внешних краев, которые дают приятное сцепление и помогают ей скользить вокруг, где бы вы ни устанавливали ее. Это также отличается от моего старого, который был всем металлическим корпусом.
-
Отрицательных:
- Хотя в этой модели есть множество встроенных инструментов, я бы действительно полюбил кусачки.
- Лезвие на спине чрезвычайно жесткое и не слишком разомкнутое, поэтому немного трудно открыть, если у вас нет ногтей.
- В целом, это хороший высококачественный маленький мульти-инструмент, как и следовало ожидать, это швейцарский армейский нож.
Бонусные факты:
- Термин «швейцарский армейский нож» был придуман солдатами Соединенных Штатов после Второй мировой войны. У солдат возникли проблемы с произнесением первоначального названия «Offiziersmesser» и, таким образом, он начал называть мультиинструмент «швейцарским армейским ножом».
- Victorinox, компания, которая производит швейцарские армейские ножи, была названа в честь покойной матери основателя Карла Элснера. Ее зовут Виктория. Часть «nox» исходит из того факта, что нержавеющая сталь также известна как «inox», что является коротким для французского термина «inoxydable», следовательно, «Victorinox».
- Сам Карл Эльснер первоначально был владельцем компании по производству хирургического оборудования. Позднее он взял на себя производство оригинальных ножей Modell 1890, которые ранее были изготовлены в Германии. Он перевел производство в Швейцарию и значительно улучшил дизайн оригинального мультиинструмента. Прорыв произошел, когда он разобрался в том, как установить лезвия с обеих сторон рукоятки с использованием той же пружины, чтобы удерживать обе стороны на месте. Это позволило ему добавить в мультиинструмент в два раза больше функций, как это было возможно ранее.
- Существует швейцарский армейский нож, в котором встроено 314 инструментов, что является мировым рекордом.
- Victorinox выпускает более 50 000 швейцарских армейских ножей в год только для швейцарской армии.
- Швейцарский армейский нож является частью стандартного комплекта оборудования, который несет каждый астронавт НАСА в космосе.
